Bau des AKW Leibstadt im Kanton Aargau am Rhein (CH), Baujahre 1974 - 1984
- Die Planung des Projekts Kernkraftwerk Leibstadt (KKL) begann im Jahr 1964.
- Die AKW Befürworter sprechen von Kernkraftwerken anstelle von Atomkraftwerken.
- Als die AKWs geplant und gebaut wurden, war die Stimmung der Schweizer Bevölkerung mehrheitlich noch für Aktomkraftwerke.
- Man kannte damals die AKW Unfülle in mehreren Ländern wie USA (Three Mile Island), Ukraine (Tschernobyl) und Japan (Fukushima) und die weltweite Problematik der Entsorgung noch nicht.
- Geplant war ein mit dem Rheinwasser gekühlter Siedewasser-Reaktor mit 600 Megawatt Leistung pro Stunde.
- Im Jahr 1971 verbot der Schweizer Bundesrat die Nutzung des Rheins als natürliche Kühlung.
- Deshalb musste ein 144 m hoher Nass-Kühlturm gebaut werden.
- Die heisse (nicht radioaktive) Luft steigt von Natur aus nach oben (ohne Pumpen).
- Im Laufe der Planung erhöhte man die Leistung von 600 Megawatt auf 900 Megawatt pro Stunde.
- Die Bauphase war 10 Jahre vom 01.01.1974 bis am 24.05.1984.
- Im Jahr 1984 wurde das AKW Leibstaft in Betrieb genommen.
- Weil in den USA am im Jahr 1979 am AKW Three Mile Island im Jahr 1979 ein Reaktor Unfall war, wurden neue strengere Sicherheitsbestimmungen erlassenn, die die Fertigstellung um mehrere Jahre verzögerten.
- Statt der budgetierten 2 Milliarden Franken kostete das Kraftwerk Leibstatt am Ende mehr als 4.8 Milliarden Franken.
- Ein heute neu gebautes AKW wäre heute niemals mehr rentabel, weil die Wind- und Solarenergie immer günstiger wird.
Die beteiligten Bauunternehmer
- ARGE Marti AG und Spycher AG
Planung und Realisierung Siedewasser Reaktor
- Generel Electric (GE), USA
Vereinfachte Funktionsweise eines AKW
- Mit einer Kernspaltung von Uran 235 (beschränkt auf der Erde vorhanden) wird das Wasser im Reaktor erhitzt.
- Das heisse Wasser muss durch einen Wärmetauscher um den radioaktiven Kreislauf geschlossen zu halten.
- Der Dampf geht auf Damfturbinen, welche Strom erzeugen.
- Trotzdem braucht ein AKW eine Ersatz-Stromversorgung um im Notfall den Reaktor zu kühlen.
- Fazit: Ein ähnliches Prinzip wie die Dampfmaschine, aber leistungsfähiger und doch recht primitiv mit radioaktivem Abfall als Hinterlassenschaft.
Die eingesetzten Turmdrehkrane
| Kran | Bauunternehmer | Bemerkungen |
|---|---|---|
| Kaiser HBK 150.1 | Bau des 144 m hohen Kühlturms, ab einer bestimmten Höhe | |
| Liebherr Form 45A/55 | ||
| Liebherr Form 128A/170 | Stand in der Nähe des Reaktors und beim Peiner MK 1250 | |
| Liebherr Form 50 HB | Stand aussen am Reaktor | |
| Liebherr 60 HC | Stand im Reaktorgebäude | |
| Liebherr 90 HC | ||
| Liebherr 90 HC | ||
| Liebherr 130 HC | ||
| Liebherr 180 HC | ||
| Liebherr 180 HC | ||
| Liebherr 301 C | Der Kran 301 C wurde demontiert und gegen einen 450 C getauscht, weil der 301 C wegen einer Konzeptänderung am Bauwerk zu schwach war. | |
| Liebherr 450 C |
Sulzer AG, Winterthur = Bau des Stahlreaktors Der 450 C wurde nachträglich an Stelle des 301 C montiert, da dies Konzeptänderungen notwendig machten. Der Liebherr 450 C steht heute in Othmarsingen (CH) in einem Steinbruch. |
|
| Peiner MK 1250 | Marti AG, Bern | Stand auf einem fahrbaren Unterwagen |
| Peiner Form | ||
| Peiner T 125 | ||
| Potain 428 | Karl Vögele, Leibstadt | |
| Raimondi AM 3510 | Binkert AG, Döttingen | |
| Raimondi TK 4015 | Binkert AG, Döttingen | |
| Weitz (Richier) GT 1174 | Locher AG | Beim Bau des Kühlturms ab den schrägen Stützen bis zu einer definierten Höhe |
| Weitz (Richier) GT 1174 | Locher AG | Beim Bau des Kühlturms ab den schrägen Stützen bis zu einer bestimmten Höhe ab Fundament |
| Wolff 60 S | ||
| Wolff 80 S | Bau eines Betriebsgebäudes |
Ein Fotobericht

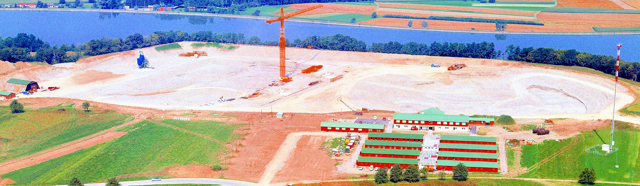

Das Gelände zum Bau vom AKW Leibstadt war ausgebaggert.
Der erste Turmdrehkran, ein Liebherr 301 C stand sehr nahe am zukünftigen Reaktor.
Auf der rechten Seite steht heute der Kühlturm.

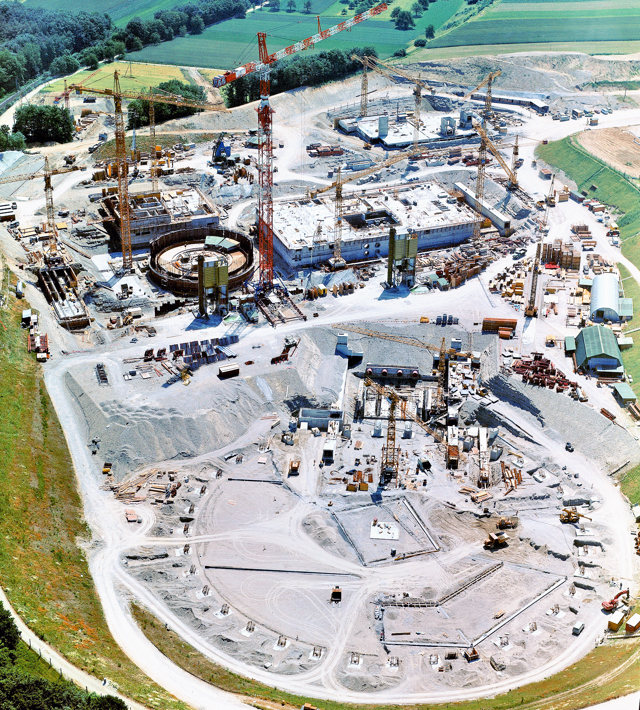

Oben bei den Peiner MK 1250 und Liebherr 450 C: Der Reaktor.
Wegen einer Projektänderung musste der Liebherr 301 C demontiert und durch einen 450 C ersetzt werden.
Rechts und dahinter: Turbinengebäude und Dienstgebäude.
Unten: Der Nass-Kühlturm

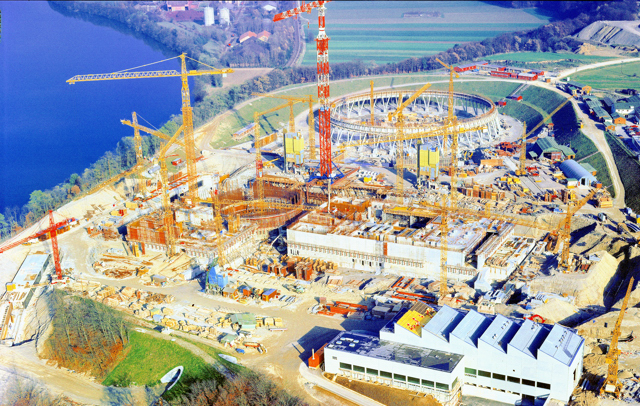

Die Baustelle aus einer Entfernung.
Rechts oberhalb der Mitte stand ein Liebherr Form 45A/55.

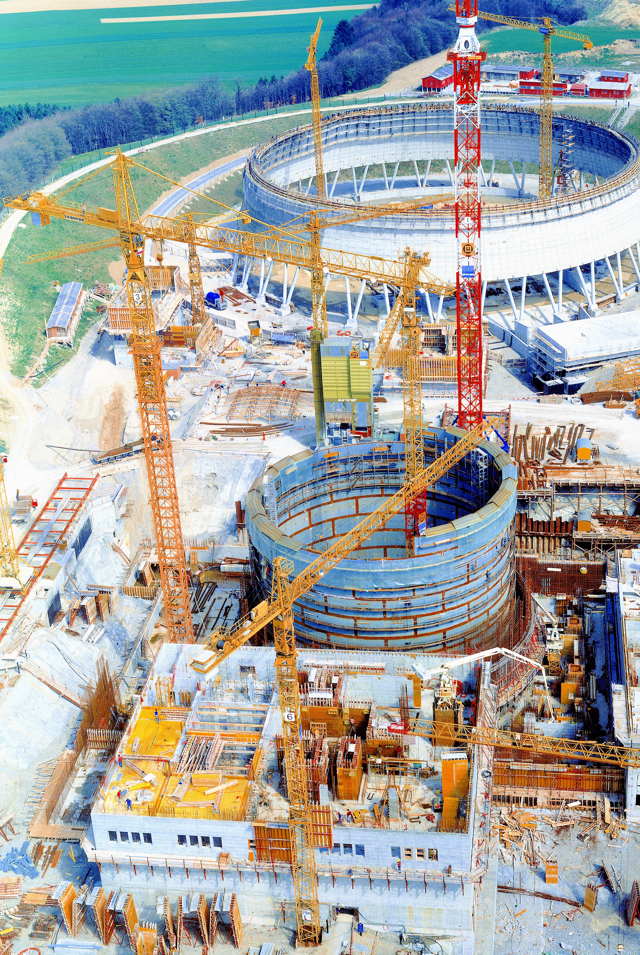

Ein Liebherr 60 HC stand innerhalb des Reaktors.
Der Liebherr 450 C und vor allem der Periner MK 1250 verteilten die schweren Teile.
Am unteren Ende des Kühlturm arbeiteten zwei Richier-Weitz GT 1164.

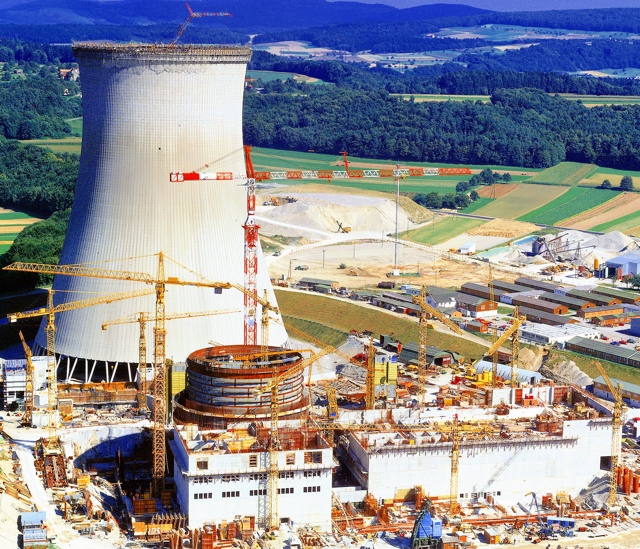

Ein Kaiser HBK 150.1 verteilte die Lasten am Kühlturm bis auf die endgültige Höhe von 144 m.
Der zweithöchste Kran war der Peiner M 1250.

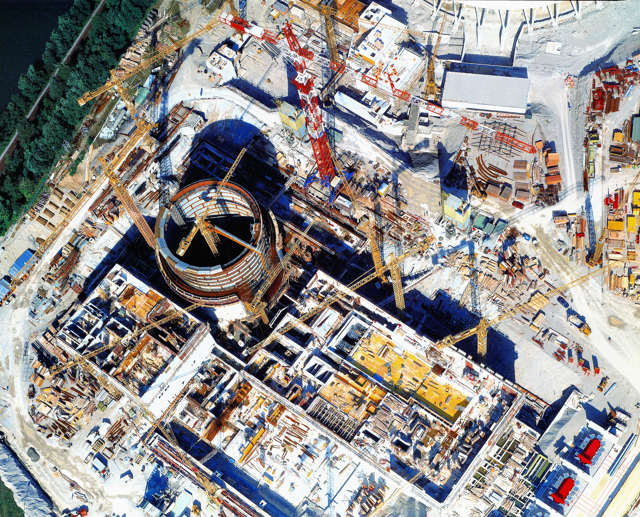

Aus der Vogelperspektive.

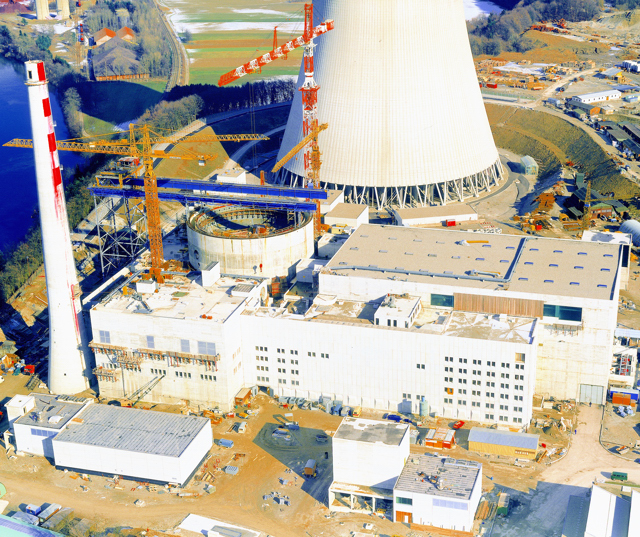

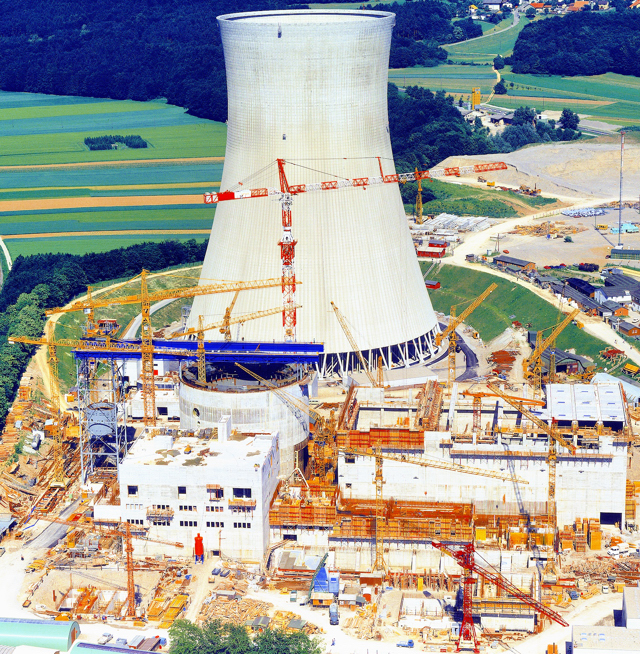

Der 144 m hohe Kühlturm war fertig und der Kaiser HBK 150.1 bereits demontiert.
In den Reaktor ragte ein blauer Portalkran.
Die Turbinenhallen und Betriebsgebäude waren fertig und die zuständigen Turmdrehkrane demontiert.
Der Liebherr 90 HC und der blaue Portalkran im Reaktor waren demontiert.

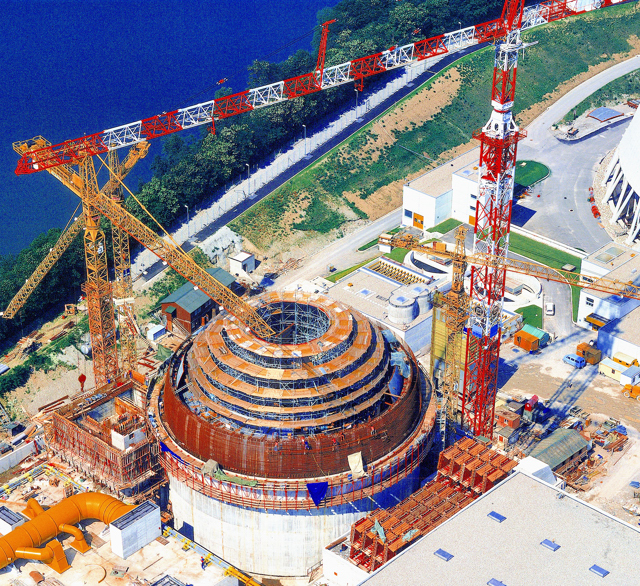

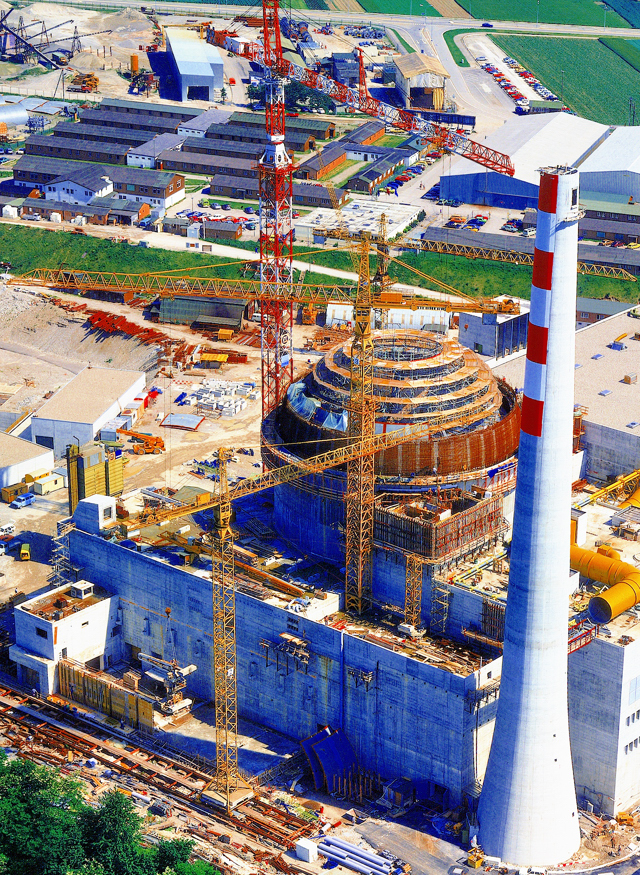

Der Liebherr 450 C (links) und Peiner MK 1250 (rechts) halfen beim Bau der Betonkuppel.
Die Schalungen und Gerüste an der Reaktor Kuppel waren bereit zum Betonieren.
Vorne: Liebherr 130 HC.

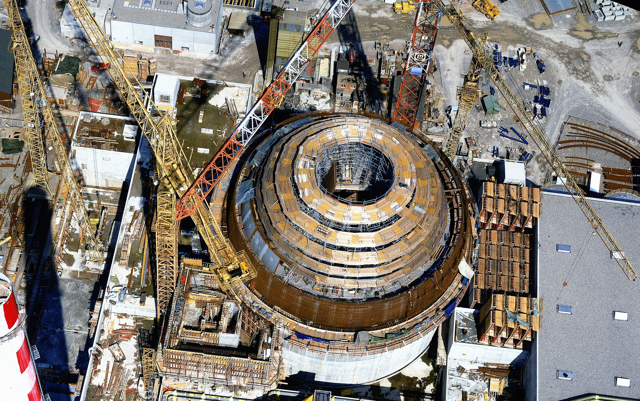

Die Schalung und Gerüste des Reaktor Dachs aus der Vogelperspektive.

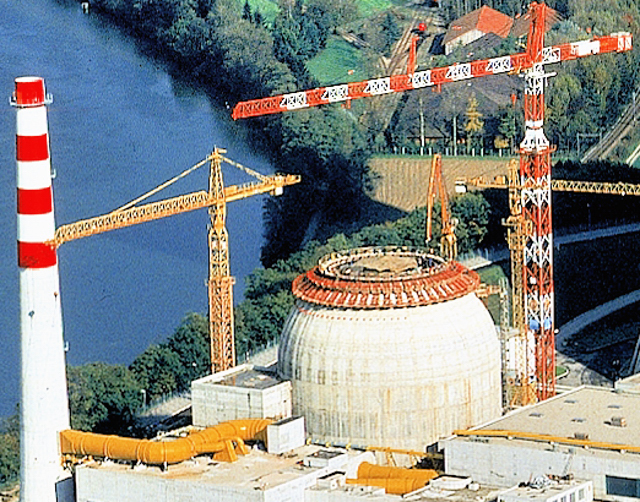

Das Dach des Reaktors war bald betoniert und die Turmdrehkrane wurden danach demontiert.
